Configuraciones de armaduras estructurales en Revit
- Ing. Diego A.
- 9 oct
- 2 Min. de lectura
Actualizado: 13 oct
En MarkeVision creemos que los detalles hacen la diferencia. Por eso, preparamos esta guía paso a paso para que puedas configurar tus armaduras estructurales en Revit de forma clara, organizada y con resultados profesionales.
A continuación las configuraciones de armadura que debes realizar.
1. Inserta las familias de armadura estructural
El primer paso es cargar las familias de formas de armadura a tu proyecto. Estas familias son la base para que puedas trabajar con diferentes configuraciones de acero, estibos, varillas y ganchos.
👉 Sin ellas, no podrás detallar correctamente la estructura.

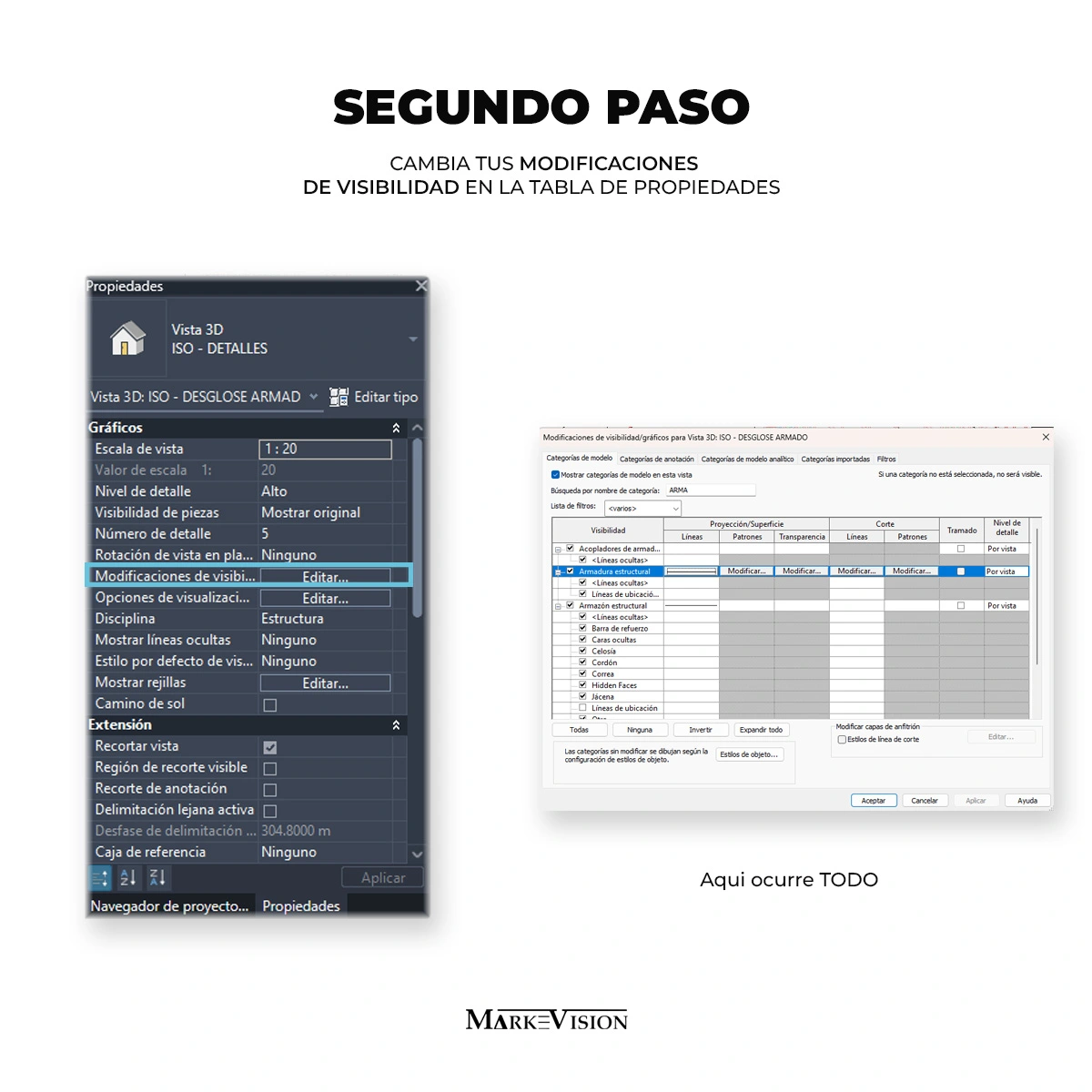

2. Ajusta la visibilidad en la tabla de propiedades
Una vez insertadas, deberás modificar la visibilidad en la tabla de propiedades.Aquí es donde ocurre todo: podrás controlar cómo se muestran las armaduras en vista 3D, planos o detalles, y asignar criterios de visualización a cada elemento.

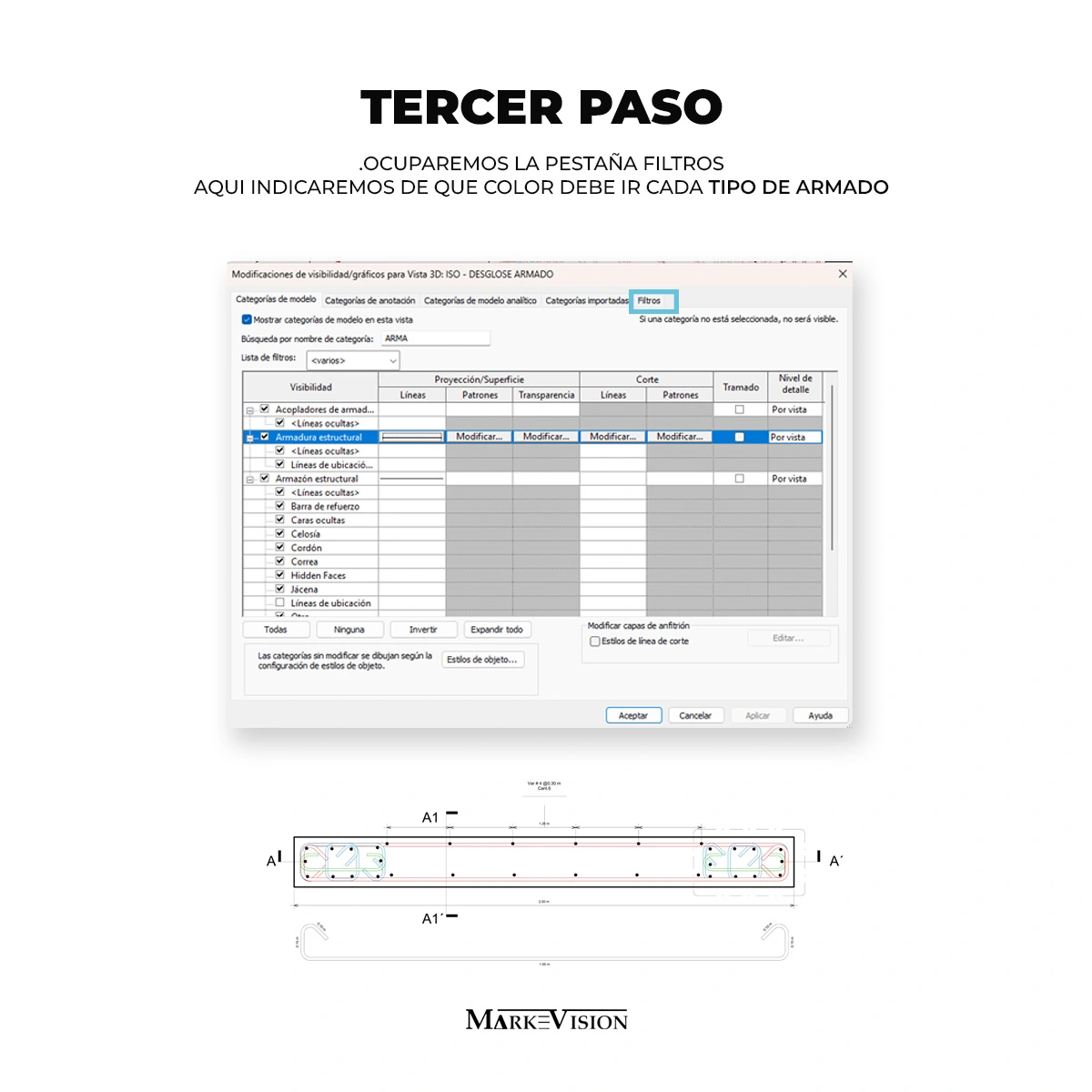

3. Define filtros por tipo de armado
En la pestaña Filtros, indica qué color o estilo de línea debe tener cada tipo de armado.Esto te permitirá diferenciar visualmente varillas, ganchos o estribos y mantener la documentación mucho más clara y comprensible para obra.

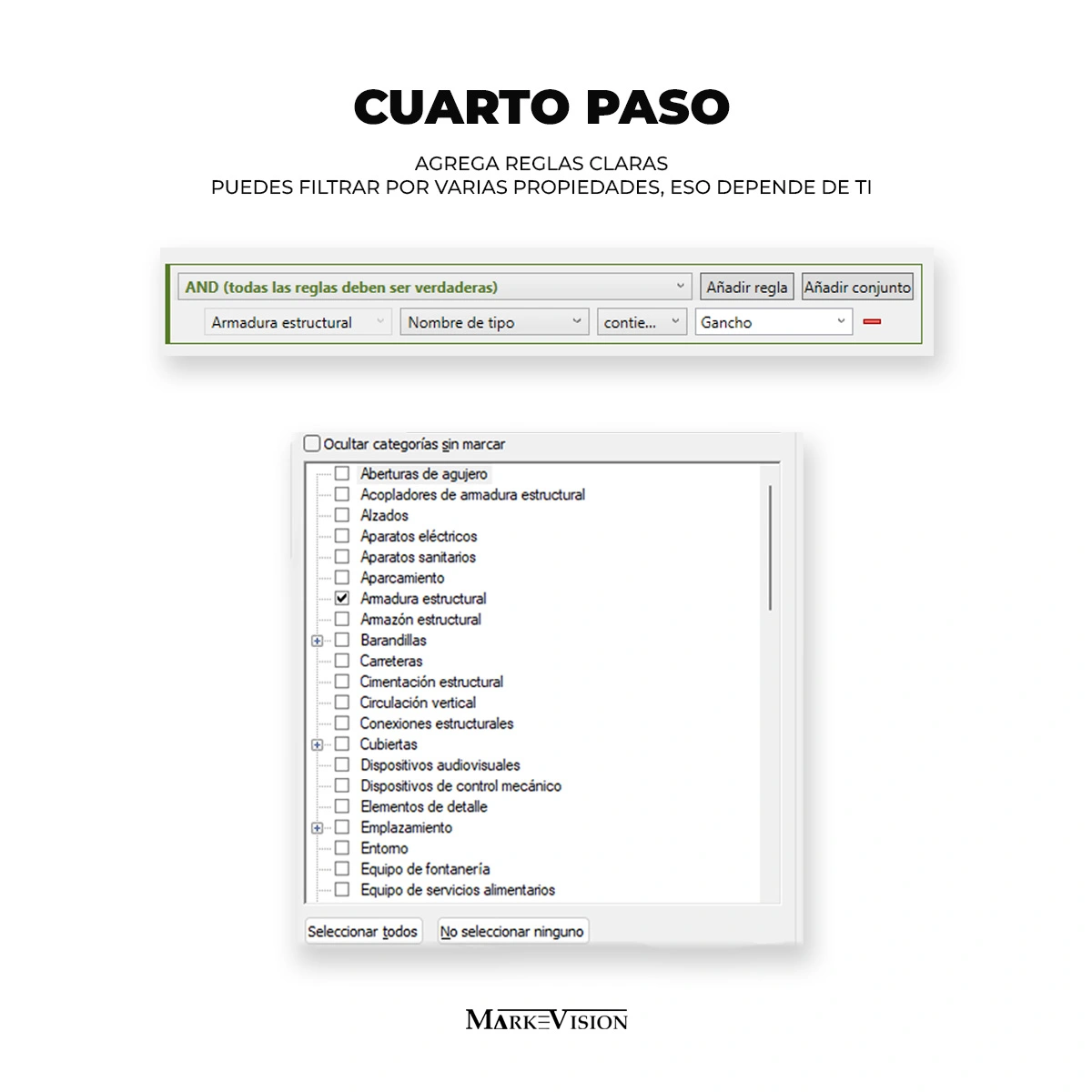

4. Crea reglas personalizadas
Agrega reglas claras que te permitan filtrar las armaduras según sus propiedades (nombre, tipo, diámetro, etc.).
Esto te da flexibilidad para organizar tu modelo según las necesidades del proyecto.

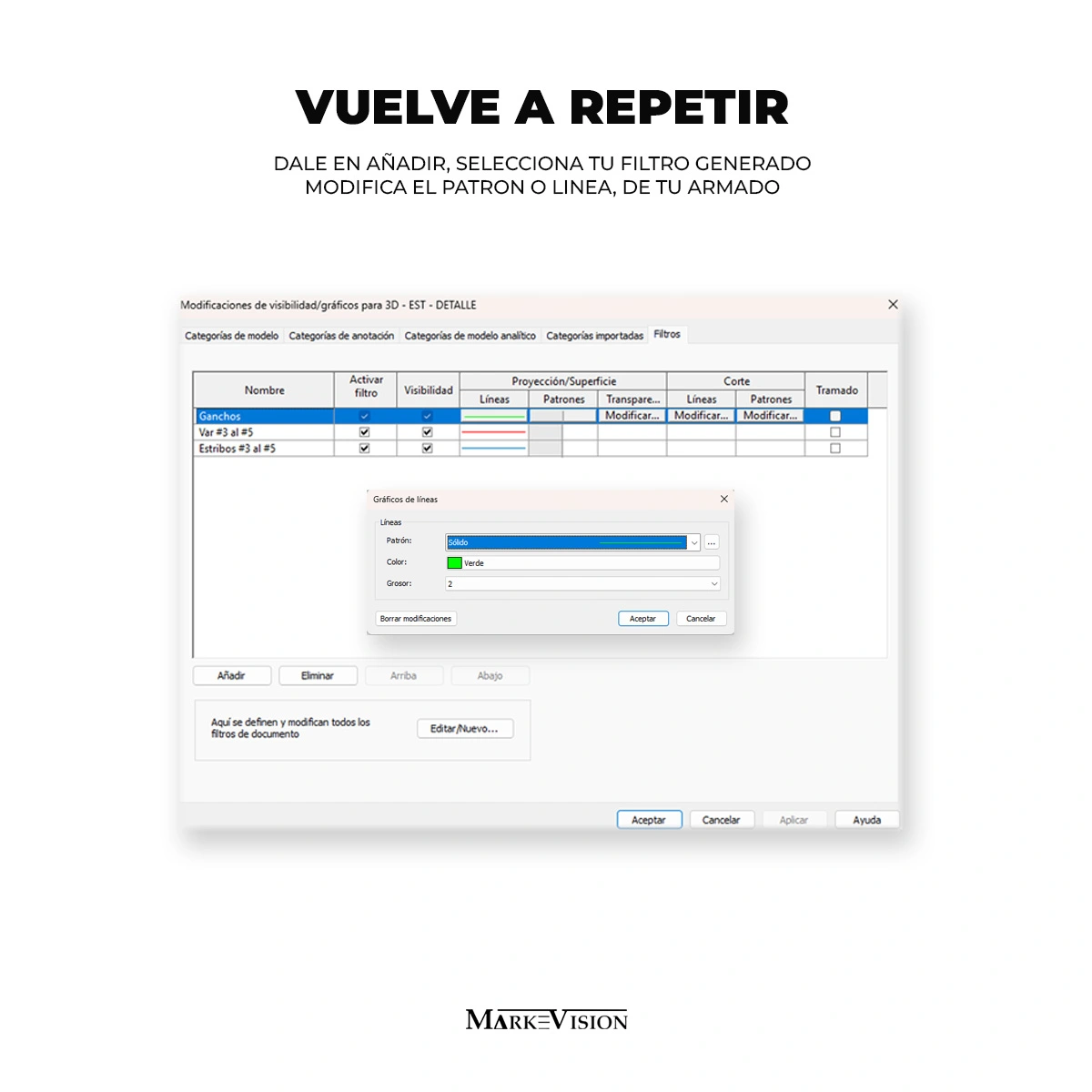

5. Repite y ajusta
Puedes crear varios filtros y aplicarlos a diferentes configuraciones. Solo selecciona tu filtro, define el patrón o línea y ajusta el color según lo que quieras destacar.

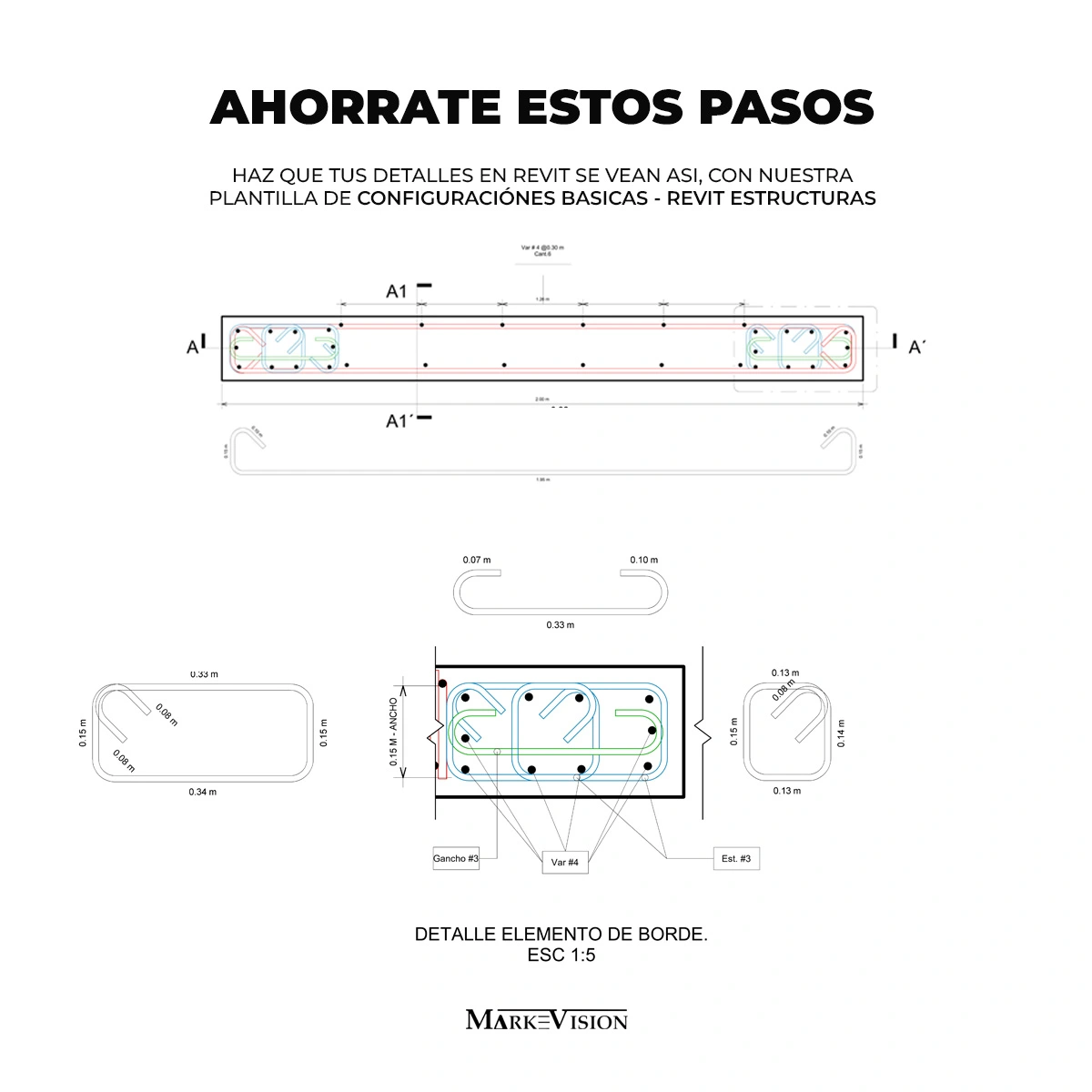

6. Optimiza con plantillas
En lugar de repetir todo el proceso en cada proyecto, puedes ahorrarte tiempo utilizando una plantilla de configuraciones básicas. De esta manera, lograrás que tus detalles en Revit se vean uniformes, profesionales y listos para ser interpretados por cualquier equipo de obra.
✅ Conclusión
Configurar armaduras en Revit no tiene por qué ser un proceso complicado. Con estos pasos podrás organizar tu modelo, evitar errores y lograr presentaciones mucho más claras.
En MarkeVision diseñamos plantillas listas para que tus detalles estructurales luzcan profesionales desde el primer momento.
